OH-5715 組立セット(15m仕様)+専用巻き上げ機セット(15m両面2台分) ※受注生産  《キャンペーン商品》

法人、商店、屋号、営業所止め個人宅配(別途見積り)
重量換算:
480kg
販売価格:
405,200円(税込)
  • 数量:
  • - +

こちらの商品は受注生産となります。

ご注文いただいてからメーカー出荷まで、約3週間〜4週間前後の納期をいただいております。

発送日が決まりましたらメールまたはお電話でご連絡いたします。

法人、商店、営業所止めは送料無料
代引き・コンビニ決済はできません
配達日指定・時間指定はできません
ご購入の際は必ず上記の配送先を選んでください
  • 配送先選択「法人、商店、営業所止め」を選ばれましたら表示価格でご購入いただけます。
  • 「個人宅配」を選ばれましたら「受注確認メール」にてお見積金額を提示させていただきます。
    「個人宅配追加送料一覧表」をご参照ください。
  • 北海道・沖縄・離島の場合は別途送料がかかります。「受注確認メール」にてお見積金額を提示させていただきます。

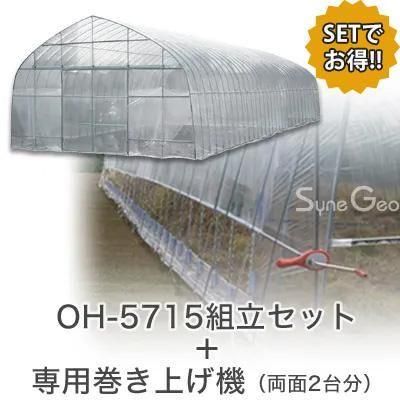

OH-5715組立セット + 専用巻き上げ機セット(両面2台分)

  • プロ仕様の奥行き15mの本格的大型菜園ビニーハウス「OH-5715」に「専用巻き上げ機」のセットが登場。
  • 面倒なハウスの温度管理や急な天候の変化にも迅速に対応ができます。
  • 夏場の防虫ネットも簡単に取り付けられます。
  • これまでの巻き上げ機購入時の煩わしい部品集めや、加工の手間を全て省きました。
  • 専用巻き上げ機はOH-5715にぴったりサイズで、全ての部材と部品がセットになっています。

商品詳細

OH-5715
OH-5715
※画像クリックで拡大します

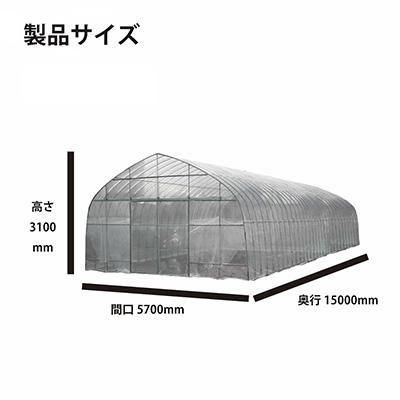

OH-5715の寸法
OH-5715の寸法
OH-5715専用巻上げ機セット内容・サイズ
OH-5715専用巻上げ機
セット内容・サイズ
巻き上げの様子(画像はOH-5710)
巻き上げの様子(画像はOH-5710)
巻き上げ後の様子
巻き上げ後の様子(画像はOH-5710)
専用巻き上げ機(両面2台分)
専用巻き上げ機(両面2台分)
OH-5715 取扱い説明書PDF
OH-5715 取扱い説明書PDF
※別ウィンドウで開きます
OH-5715 取扱い説明書PDF
専用巻き上げ機 取扱い説明書PDF
※別ウィンドウで開きます

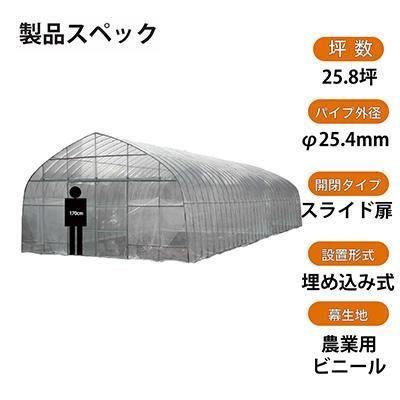

セット内容 OH-5715(組立セット)+ 専用巻き上げ機セット(両面2台分)
OH-5715
組立セット
[寸法]間口: 5.7m × 高さ: 3.10m× 奥行: 15m (約25.8坪)
[ビニール]厚さ0.1mm農業用透明ビニール
[パイプ]アーチ部:φ25.4mm(亜鉛メッキ鋼管)= t1.04
[アーチ本数]31本

詳細は、OH-5715(組立セット)の商品ページをご覧ください。

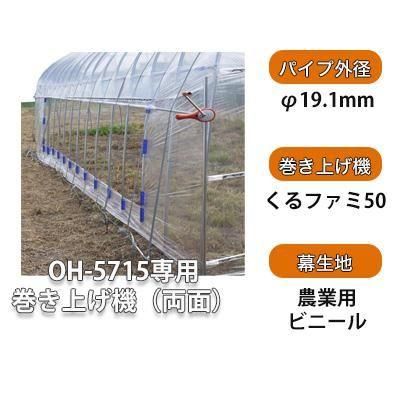

専用巻上げ機
セット内容

両面2台分は下記のセット×2です。

・巻き上げ機: 1個
・パイプ: 1式
・パッカー: 1式
・巻き上げビニール: 1枚(135cm × 13.4m × 0.075mm)
・ビニバー: 1式
・ビニバークランプ: 一式
・ビニバースプリング: 一式

詳細は、OH-5715専用巻上げ機の商品ページをご覧ください。

梱包数 19個

組立手順はOH-5710となっておりますが、OH-5715の手順も同様です。

OH-5710専用巻き上げ機組立手順

※ビニール固定用Rバンド(ハウスバンド)は天井ビニールの固定のため、外さずに作業を行ってください。
新規にOH-5710を建てて、同時に「巻き上げ機」を設置される場合は一旦ハウスを組み立て完了後に巻き上げ機の取り付け作業を行ってください。

<設置前作業>下記行程に入る前に、OH-5710の脚パイプとアーチパイプの継ぎ目にある横通しパイプまで、天井ビニールを捲り上げてください。

写真1
側ビニールの側面に8m×1mの空間を開けるための枠取り線を油性ペンなどで描きます。(指定の位置に)その際、定規替わりの直棒(ビニバーを代用)を当てて描くと書き易くなります。
写真2
描いた枠取り線の外側に、写真のように付属のパッカーで側ビニールを固定します。(青色・Φ25mm用)
写真3
線に沿ってカッターナイフで側ビニールを切り取ります。Rバンドを傷付けないように注意してください。
写真4
ビニバーを連結し、Rバンドと脚パイプの間に挿入させ、切り取った空間の指定位置(上部)に当てます。脚パイプの内側からクランプでビニバーを固定します。ビニバーは切り取り空間の外側左右20cmづつ飛び出す寸法になっています。
写真5
巻き上げ用ビニールをビニバーにスプリングで取り付けます。取り付けの際は、は天井ビニールも下し、巻き上げ用ビニールに重ね、上から一緒に固定します。
写真6
巻き上げ用パイプを連結し、巻き上げ機に仮止めして巻き上げ機の設置位置を決めます。その際、巻き上げ機に仮棒を立てて位置を決めをします。(ΝЛ┣菫は同工程の画像です。)
写真7
(ΝЛ┣菫は同工程の画像です。)
写真8
(ΝЛ┣菫は同工程の画像です。)
写真9
ガイドパイプを指定深さに打ち込んで、巻き上げ機を上からガイドパイプに通します。巻き上げ機と巻き上げパイプをネジで固定します。
写真10
シワや偏りに注意して、巻き上げパイプに巻き上げビニールの下部をパッカーで固定します。(灰色・Φ19mm用)
写真11
(画像は同工程の画像です。)
写真12
巻き上げがスムーズに行われるか試運転をし、隙間やたるみ/偏りを調整します。
写真13
(画像は同工程の画像です。)
写真14
(画像は同工程の画像です。)
写真15
巻き上げ機ガイドパイプに付属のキャップをして完成です。
  • ※完成後に全体のRバンドの張りを再度確認してください。
  • ※左右に巻き上げ機を取り付ける場合は、同じ作業を繰り返してください。
  • ※巻き上げ機の配置は入口の左右に配置すると便利に使えます。

ご使用上の注意

  • 雪が降った時は、ビニールを外してください。
  • 台風や季節風などの風が強い時は、ビニールを外してください。
  • ハウスの固定はしっかり行ってください。
  • 夏場や高温時の温度管理にご注意ください。
  • ハウス内での暖房や作業時の一酸化炭素中毒にご注意ください。
