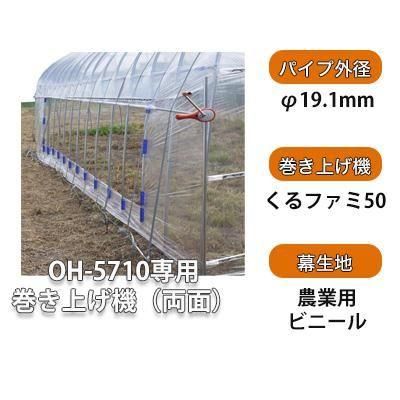

OH-5710 組立セット(10m仕様)+専用巻き上げ機セット(両面2台分)+自動換気扇セット(2台) ※受注生産  <キャンペーン商品>

法人、商店、屋号、営業所止め個人宅配(別途見積り)
重量換算:
310kg
販売価格:
372,500円(税込)
  • 数量:
  • - +

こちらの商品は受注生産となります。

ご注文いただいてからメーカー出荷まで、約10日〜2週間前後の納期をいただいております。

発送日が決まりましたらメールまたはお電話でご連絡いたします。

法人、商店、営業所止めは送料無料
代引き・コンビニ決済はできません
配達日指定・時間指定はできません
ご購入の際は必ず上記の配送先を選んでください
  • 配送先選択「法人、商店、営業所止め」を選ばれましたら表示価格でご購入いただけます。
  • 「個人宅配」を選ばれましたら「受注確認メール」にてお見積金額を提示させていただきます。
    「個人宅配追加送料一覧表」をご参照ください。
  • 北海道・沖縄・離島の場合は別途送料がかかります。「受注確認メール」にてお見積金額を提示させていただきます。

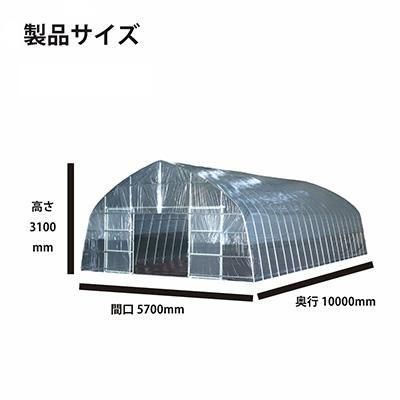

OH-5710

OH-5710

巻き上げ機(梱包の様子)

巻き上げ機(梱包の様子)

巻き上げの様子

巻き上げの様子

巻き上げ機設置後

巻き上げ機設置後

自動換気扇・空動扇

自動換気扇(空動扇)

空動扇取り付けの様子

空動扇取り付けの様子

空動扇設置状況

空動扇設置状況

取扱い説明者PDF

OH-5710説明書

取扱い説明者PDF

巻き上げ機説明書

取扱い説明者PDF

空動扇説明書

  • 多くのOH-5710ユーザー様からの強い要望で実現しました。
  • 面倒なハウスの温度管理や急な天候の変化にも迅速に対応ができます。
  • 夏場の防虫ネットも簡単に取り付けられます。
  • これまでの巻き上げ機購入時の煩わしい部品集めや加工の手間を全て省きました。
  • 実績のあるオリジナルハウス<四季>OH-5710(10mタイプ)にぴったりサイズの全ての部品がセットになっています。
  • 目的に応じて片側/両側が選べ、効率的な温度や湿度の管理が可能です。
  • 「空動扇」は無動力でパイプハウス内の熱気を煙突効果と外部風力で回転するシロッコファンでスムーズにハウス外の放出する  画期的な装置です。
  • 夏場、ハウス内が高温になれば形状記憶スプリングが内部温度を検知して、自動で開閉板が回転し熱気を外部に放出します。  冬場、外気温が低い時は開閉板が閉じてハウス内の温度保持します。(温度調節範囲は約0℃〜40℃)
  • 既存の大型ハウスから、家庭用菜園ハウスまで取り付け可能で、あらゆるサイズのハウスに取り付け可能です。
  • 電気工事が不要で設置数も少なく低コストで誰でも簡単に設置可能です。(通常のハウスで10〜15坪/1個)
  • 強風時は内部の気圧が下がり、外部環境と同じ状況を作れるため、強風時のハウス倒壊や幕破損にも効果的です。
  • 「空動扇」を取り付ける事で、ハウス内の温度管理、湿度管理に役立ち、年間を通して最適なハウス内環境を提供します。
セット内容 OH-5710(組立セット)+専用巻き上げ機セット(両面2台分)+無動力自動換気扇・空動扇
OH-5710
(組立セット)
※詳細はOH-5710(組立セット)の商品ページをご覧ください。
専用巻き上げ機
※両面2台分は右セット×2です。
※詳細は専用巻き上げ機の商品ページをご覧ください。
無動力自動換気扇
空動扇
※詳細は無動力自動換気扇・空動扇の商品ページをご覧ください。

OH-5710専用巻き上げ機組立手順

※ビニール固定用Rバンド(ハウスバンド)は天井ビニールの固定のため、外さずに作業を行ってください。
新規にOH-5710を建てて、同時に「巻き上げ機」を設置される場合は一旦ハウスを組み立て完了後に巻き上げ機の取り付け作業を行ってください。

<設置前作業>下記行程に入る前に、OH-5710の脚パイプとアーチパイプの継ぎ目にある横通しパイプまで、天井ビニールを捲り上げてください。

写真1
側ビニールの側面に8m×1mの空間を開けるための枠取り線を油性ペンなどで描きます。(指定の位置に)その際、定規替わりの直棒(ビニバーを代用)を当てて描くと書き易くなります。
写真2
描いた枠取り線の外側に、写真のように付属のパッカーで側ビニールを固定します。(青色・Φ25mm用)
写真3
線に沿ってカッターナイフで側ビニールを切り取ります。Rバンドを傷付けないように注意してください。
写真4
ビニバーを連結し、Rバンドと脚パイプの間に挿入させ、切り取った空間の指定位置(上部)に当てます。脚パイプの内側からクランプでビニバーを固定します。ビニバーは切り取り空間の外側左右20cmづつ飛び出す寸法になっています。
写真5
巻き上げ用ビニールをビニバーにスプリングで取り付けます。取り付けの際は、は天井ビニールも下し、巻き上げ用ビニールに重ね、上から一緒に固定します。
写真6
巻き上げ用パイプを連結し、巻き上げ機に仮止めして巻き上げ機の設置位置を決めます。その際、巻き上げ機に仮棒を立てて位置を決めをします。(ΝЛ┣菫は同工程の画像です。)
写真7
(ΝЛ┣菫は同工程の画像です。)
写真8
(ΝЛ┣菫は同工程の画像です。)
写真9
ガイドパイプを指定深さに打ち込んで、巻き上げ機を上からガイドパイプに通します。巻き上げ機と巻き上げパイプをネジで固定します。
写真10
シワや偏りに注意して、巻き上げパイプに巻き上げビニールの下部をパッカーで固定します。(灰色・Φ19mm用)
写真11
(画像は同工程の画像です。)
写真12
巻き上げがスムーズに行われるか試運転をし、隙間やたるみ/偏りを調整します。
写真13
(画像は同工程の画像です。)
写真14
(画像は同工程の画像です。)
写真15
巻き上げ機ガイドパイプに付属のキャップをして完成です。
  • ※完成後に全体のRバンドの張りを再度確認してください。
  • ※左右に巻き上げ機を取り付ける場合は、同じ作業を繰り返してください。
  • ※巻き上げ機の配置は入口の左右に配置すると便利に使えます。

※組立工程の詳細は付属の組立説明書をご参照ください。

  • OH-5710専用 巻き上げ機セット(片面1台分)
  • OH-5710専用 巻き上げ機セット(両面2台分)
  • OH-5710組立セット+専用巻き上げ機セット(片面1台分)
  • 	OH-5710組立セット+専用巻き上げ機セット(両面2台分)

組立動画

パイプハウス「オリジナルハウス四季 OH-2750」の組立手順を動画でご紹介します。

南榮工業のその他のパイプハウス・パイプ車庫・パイプ倉庫にも応用できます。

是非ご参考にしてください。
